ANPA PANEL ÜRÜN SERİSİ
Yarı modüler ekonomik seri
Ürün görünümü, teknik özellikleri ve standart ölçüleri aynı sayfada ayrıntılı olarak inceleyin.
Standart ve projeye özel üretim
Yarı modüler ekonomik seri
A1 kalite galvaniz ve DKP sacdan üretilir. Standart yüzey RAL 7035 elektrostatik toz boyadır; farklı renk seçenekleri uygulanabilir.
Sac kalınlığı
- Gövde
- 1,20 mm
- Ön kapı
- 1,20–1,50 mm
- Yan kapak
- 0,90 mm
- Arka kapak
- 0,90 mm
- Montaj plakası
- 1,20–1,50 mm
Koruma ve sızdırmazlık
- IP koruma sınıfları
- IP40, IP41
- Conta
- Poliüretan sıvı conta dökme; yapışkan conta kullanılmaz
Yapısal özellikler
- Tam kaynaklı çerçeve yapısı
- Espanyolet kilit sistemi
- Arka kapak veya kapı seçeneği
- Birden fazla montaj plakası kullanabilme
- Yan yana birleştirilebilir modüler yapı
- Sökülebilir yan kapaklar
- Baza ve camlı kapak seçenekleri
Gövde bileşenleri
- Arka çerçeve
- Yan ray
- Ön çerçeve
- Baza
- Arka kapak
- Üst kapak
- Ön kapak
- Yan kapak
İstek üzerine
- Özel ölçü
- Özel renk
- Ön delik delme
- İç kapak
- Paslanmaz çelik seçeneği
- Camlı kapak
- Özel ambalajlama
Opsiyonel aksesuarlar
- Yağmur şapkası
- Taşıma mapası
- Menteşeli kapak plakası
- Kısa veya kısmi montaj plakası
- Ayırıcı ve derinlik profilleri
- Baralar için profil ve taşıyıcılar
- Birleştirme seti
- Plan cebi

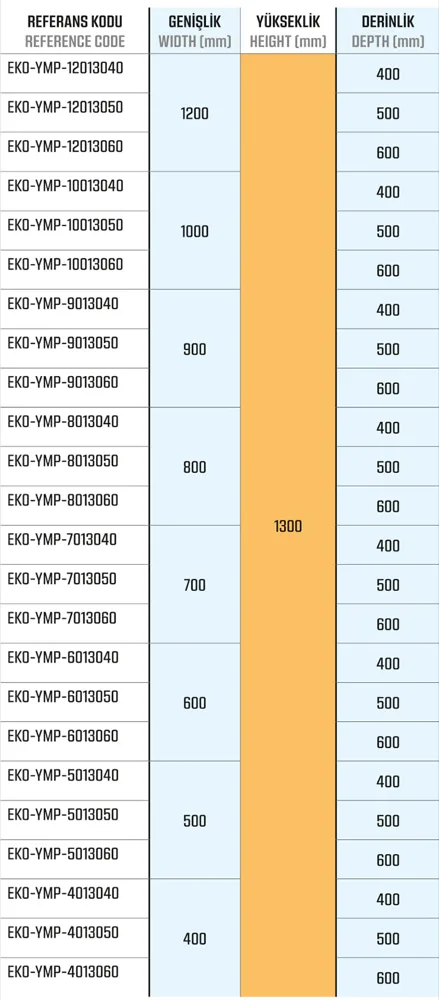

Standart ölçüler
| Referans kodu | Genişlik (mm) | Yükseklik (mm) | Derinlik (mm) |
|---|---|---|---|
| EKO-YMP-12013040 | 1200 | 1300 | 400 |
| EKO-YMP-12013050 | 1200 | 1300 | 500 |
| EKO-YMP-12013060 | 1200 | 1300 | 600 |
| EKO-YMP-10013040 | 1000 | 1300 | 400 |
| EKO-YMP-10013050 | 1000 | 1300 | 500 |
| EKO-YMP-10013060 | 1000 | 1300 | 600 |
| EKO-YMP-9013040 | 900 | 1300 | 400 |
| EKO-YMP-9013050 | 900 | 1300 | 500 |
| EKO-YMP-9013060 | 900 | 1300 | 600 |
| EKO-YMP-8013040 | 800 | 1300 | 400 |
| EKO-YMP-8013050 | 800 | 1300 | 500 |
| EKO-YMP-8013060 | 800 | 1300 | 600 |
| EKO-YMP-7013040 | 700 | 1300 | 400 |
| EKO-YMP-7013050 | 700 | 1300 | 500 |
| EKO-YMP-7013060 | 700 | 1300 | 600 |
| EKO-YMP-6013040 | 600 | 1300 | 400 |
| EKO-YMP-6013050 | 600 | 1300 | 500 |
| EKO-YMP-6013060 | 600 | 1300 | 600 |
| EKO-YMP-5013040 | 500 | 1300 | 400 |
| EKO-YMP-5013050 | 500 | 1300 | 500 |
| EKO-YMP-5013060 | 500 | 1300 | 600 |
| EKO-YMP-4013040 | 400 | 1300 | 400 |
| EKO-YMP-4013050 | 400 | 1300 | 500 |
| EKO-YMP-4013060 | 400 | 1300 | 600 |
| EKO-YMP-12016040 | 1200 | 1600 | 400 |
| EKO-YMP-12016050 | 1200 | 1600 | 500 |
| EKO-YMP-12016060 | 1200 | 1600 | 600 |
| EKO-YMP-10016040 | 1000 | 1600 | 400 |
| EKO-YMP-10016050 | 1000 | 1600 | 500 |
| EKO-YMP-10016060 | 1000 | 1600 | 600 |
| EKO-YMP-9016040 | 900 | 1600 | 400 |
| EKO-YMP-9016050 | 900 | 1600 | 500 |
| EKO-YMP-9016060 | 900 | 1600 | 600 |
| EKO-YMP-8016040 | 800 | 1600 | 400 |
| EKO-YMP-8016050 | 800 | 1600 | 500 |
| EKO-YMP-8016060 | 800 | 1600 | 600 |
| EKO-YMP-7016040 | 700 | 1600 | 400 |
| EKO-YMP-7016050 | 700 | 1600 | 500 |
| EKO-YMP-7016060 | 700 | 1600 | 600 |
| EKO-YMP-6016040 | 600 | 1600 | 400 |
| EKO-YMP-6016050 | 600 | 1600 | 500 |
| EKO-YMP-6016060 | 600 | 1600 | 600 |
| EKO-YMP-5016040 | 500 | 1600 | 400 |
| EKO-YMP-5016050 | 500 | 1600 | 500 |
| EKO-YMP-5016060 | 500 | 1600 | 600 |
| EKO-YMP-4016040 | 400 | 1600 | 400 |
| EKO-YMP-4016050 | 400 | 1600 | 500 |
| EKO-YMP-4016060 | 400 | 1600 | 600 |
| EKO-YMP-12018040 | 1200 | 1800 | 400 |
| EKO-YMP-12018050 | 1200 | 1800 | 500 |
| EKO-YMP-12018060 | 1200 | 1800 | 600 |
| EKO-YMP-10018040 | 1000 | 1800 | 400 |
| EKO-YMP-10018050 | 1000 | 1800 | 500 |
| EKO-YMP-10018060 | 1000 | 1800 | 600 |
| EKO-YMP-9018040 | 900 | 1800 | 400 |
| EKO-YMP-9018050 | 900 | 1800 | 500 |
| EKO-YMP-9018060 | 900 | 1800 | 600 |
| EKO-YMP-8018040 | 800 | 1800 | 400 |
| EKO-YMP-8018050 | 800 | 1800 | 500 |
| EKO-YMP-8018060 | 800 | 1800 | 600 |
| EKO-YMP-7018040 | 700 | 1800 | 400 |
| EKO-YMP-7018050 | 700 | 1800 | 500 |
| EKO-YMP-7018060 | 700 | 1800 | 600 |
| EKO-YMP-6018040 | 600 | 1800 | 400 |
| EKO-YMP-6018050 | 600 | 1800 | 500 |
| EKO-YMP-6018060 | 600 | 1800 | 600 |
| EKO-YMP-5018040 | 500 | 1800 | 400 |
| EKO-YMP-5018050 | 500 | 1800 | 500 |
| EKO-YMP-5018060 | 500 | 1800 | 600 |
| EKO-YMP-4018040 | 400 | 1800 | 400 |
| EKO-YMP-4018050 | 400 | 1800 | 500 |
| EKO-YMP-4018060 | 400 | 1800 | 600 |
| EKO-YMP-12019040 | 1200 | 1900 | 400 |
| EKO-YMP-12019050 | 1200 | 1900 | 500 |
| EKO-YMP-12019060 | 1200 | 1900 | 600 |
| EKO-YMP-10019040 | 1000 | 1900 | 400 |
| EKO-YMP-10019050 | 1000 | 1900 | 500 |
| EKO-YMP-10019060 | 1000 | 1900 | 600 |
| EKO-YMP-9019040 | 900 | 1900 | 400 |
| EKO-YMP-9019050 | 900 | 1900 | 500 |
| EKO-YMP-9019060 | 900 | 1900 | 600 |
| EKO-YMP-8019040 | 800 | 1900 | 400 |
| EKO-YMP-8019050 | 800 | 1900 | 500 |
| EKO-YMP-8019060 | 800 | 1900 | 600 |
| EKO-YMP-7019040 | 700 | 1900 | 400 |
| EKO-YMP-7019050 | 700 | 1900 | 500 |
| EKO-YMP-7019060 | 700 | 1900 | 600 |
| EKO-YMP-6019040 | 600 | 1900 | 400 |
| EKO-YMP-6019050 | 600 | 1900 | 500 |
| EKO-YMP-6019060 | 600 | 1900 | 600 |
| EKO-YMP-5019040 | 500 | 1900 | 400 |
| EKO-YMP-5019050 | 500 | 1900 | 500 |
| EKO-YMP-5019060 | 500 | 1900 | 600 |
| EKO-YMP-4019040 | 400 | 1900 | 400 |
| EKO-YMP-4019050 | 400 | 1900 | 500 |
| EKO-YMP-4019060 | 400 | 1900 | 600 |
| EKO-YMP-12020040 | 1200 | 2000 | 400 |
| EKO-YMP-12020050 | 1200 | 2000 | 500 |
| EKO-YMP-12020060 | 1200 | 2000 | 600 |
| EKO-YMP-10020040 | 1000 | 2000 | 400 |
| EKO-YMP-10020050 | 1000 | 2000 | 500 |
| EKO-YMP-10020060 | 1000 | 2000 | 600 |
| EKO-YMP-9020040 | 900 | 2000 | 400 |
| EKO-YMP-9020050 | 900 | 2000 | 500 |
| EKO-YMP-9020060 | 900 | 2000 | 600 |
| EKO-YMP-8020040 | 800 | 2000 | 400 |
| EKO-YMP-8020050 | 800 | 2000 | 500 |
| EKO-YMP-8020060 | 800 | 2000 | 600 |
| EKO-YMP-7020040 | 700 | 2000 | 400 |
| EKO-YMP-7020050 | 700 | 2000 | 500 |
| EKO-YMP-7020060 | 700 | 2000 | 600 |
| EKO-YMP-6020040 | 600 | 2000 | 400 |
| EKO-YMP-6020050 | 600 | 2000 | 500 |
| EKO-YMP-6020060 | 600 | 2000 | 600 |
| EKO-YMP-5020040 | 500 | 2000 | 400 |
| EKO-YMP-5020050 | 500 | 2000 | 500 |
| EKO-YMP-5020060 | 500 | 2000 | 600 |
| EKO-YMP-4020040 | 400 | 2000 | 400 |
| EKO-YMP-4020050 | 400 | 2000 | 500 |
| EKO-YMP-4020060 | 400 | 2000 | 600 |
| EKO-YMP-12021040 | 1200 | 2100 | 400 |
| EKO-YMP-12021050 | 1200 | 2100 | 500 |
| EKO-YMP-12021060 | 1200 | 2100 | 600 |
| EKO-YMP-10021040 | 1000 | 2100 | 400 |
| EKO-YMP-10021050 | 1000 | 2100 | 500 |
| EKO-YMP-10021060 | 1000 | 2100 | 600 |
| EKO-YMP-9021040 | 900 | 2100 | 400 |
| EKO-YMP-9021050 | 900 | 2100 | 500 |
| EKO-YMP-9021060 | 900 | 2100 | 600 |
| EKO-YMP-8021040 | 800 | 2100 | 400 |
| EKO-YMP-8021050 | 800 | 2100 | 500 |
| EKO-YMP-8021060 | 800 | 2100 | 600 |
| EKO-YMP-7021040 | 700 | 2100 | 400 |
| EKO-YMP-7021050 | 700 | 2100 | 500 |
| EKO-YMP-7021060 | 700 | 2100 | 600 |
| EKO-YMP-6021040 | 600 | 2100 | 400 |
| EKO-YMP-6021050 | 600 | 2100 | 500 |
| EKO-YMP-6021060 | 600 | 2100 | 600 |
| EKO-YMP-5021040 | 500 | 2100 | 400 |
| EKO-YMP-5021050 | 500 | 2100 | 500 |
| EKO-YMP-5021060 | 500 | 2100 | 600 |
| EKO-YMP-4021040 | 400 | 2100 | 400 |
| EKO-YMP-4021050 | 400 | 2100 | 500 |
| EKO-YMP-4021060 | 400 | 2100 | 600 |

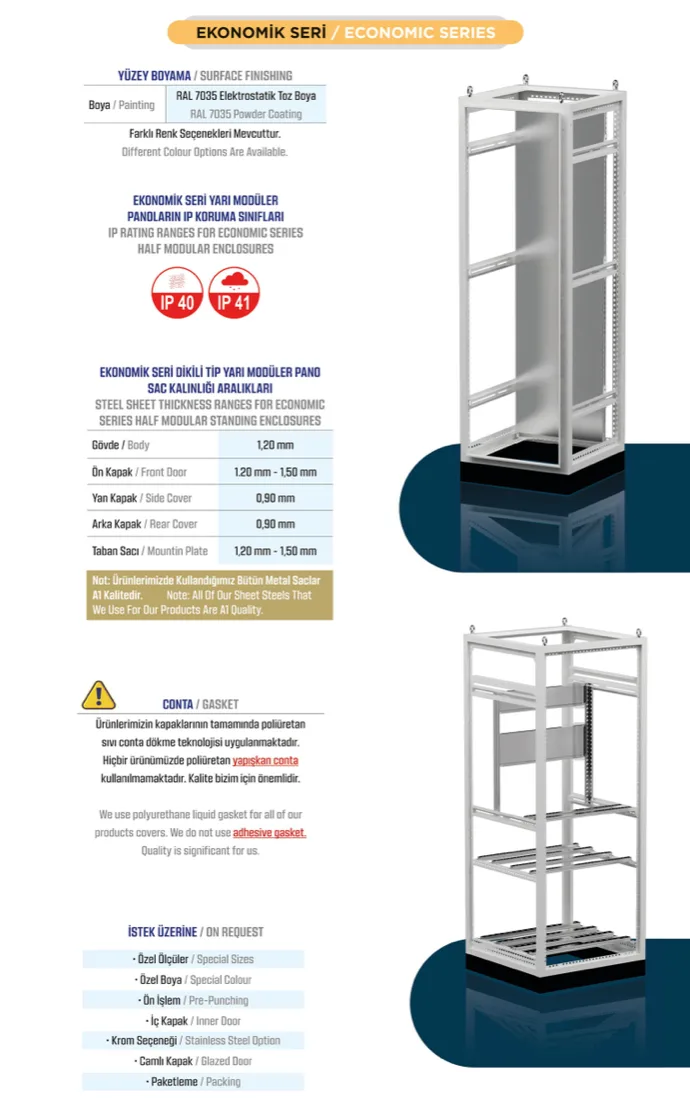

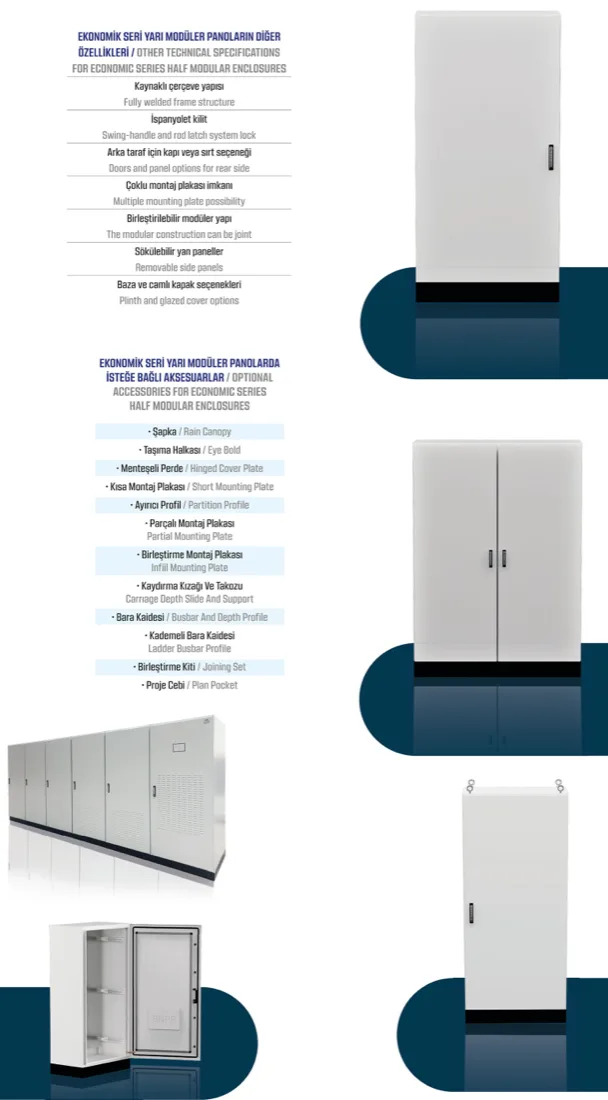

ORİJİNAL KATALOG
Ürün görselleri ve teknik föy
Föyü tam boy görüntülemek için görsele tıklayın.
