السلسلة القياسية — اللوحات الأرضية نصف النمطية

جداول أبعاد السلسلة القياسية ضمن مجموعة اللوحات الأرضية نصف النمطية.

سلسلة منتجات أنبا بانيل

السلسلة القياسية نصف النمطية

استعرضوا صورة المنتج وخصائصه الفنية وأبعاده القياسية بالتفصيل في الصفحة نفسها.

إنتاج قياسي وحسب المشروع

السلسلة القياسية نصف النمطية

تُصنَّع من صاج مجلفن ودرجة CRS من الفئة A1. السطح القياسي مطلي إلكتروستاتيكيًا بالمسحوق بلون RAL 7035؛ ويمكن تطبيق ألوان أخرى.

سمك الصاج

الهيكل: 1.50 mm
الباب الأمامي: 1.50–2.00 mm
الغطاء الجانبي: 1.20 mm
الغطاء الخلفي: 1.20 mm
لوح التركيب: 1.50–2.00 mm

الحماية والإحكام

فئات الحماية IP: IP40, IP41
الجوان: جوان بوليوريثان سائل مصبوب؛ ولا يُستخدم جوان لاصق

الخصائص الإنشائية

هيكل بإطار ملحوم بالكامل
نظام قفل إسبانيوليت
خيار غطاء خلفي أو باب
إمكانية استخدام عدة ألواح تركيب
بنية نمطية قابلة للضم جنبًا إلى جنب
أغطية جانبية قابلة للفك
خيارات القاعدة والغطاء الزجاجي

مكونات الهيكل

الإطار الخلفي
سكة جانبية
الإطار الأمامي
القاعدة
الغطاء الخلفي
الغطاء العلوي
الغطاء الأمامي
الغطاء الجانبي

عند الطلب

أبعاد خاصة
لون خاص
ثقب مسبق
باب داخلي
خيار الفولاذ المقاوم للصدأ
باب زجاجي
تغليف خاص

ملحقات اختيارية

مظلة مطر
عروة رفع
لوح غطاء بمفصلات
لوح تركيب قصير أو جزئي
قطاعات الفصل والعمق
قطاعات وحوامل القضبان
طقم الضم
جيب المخططات

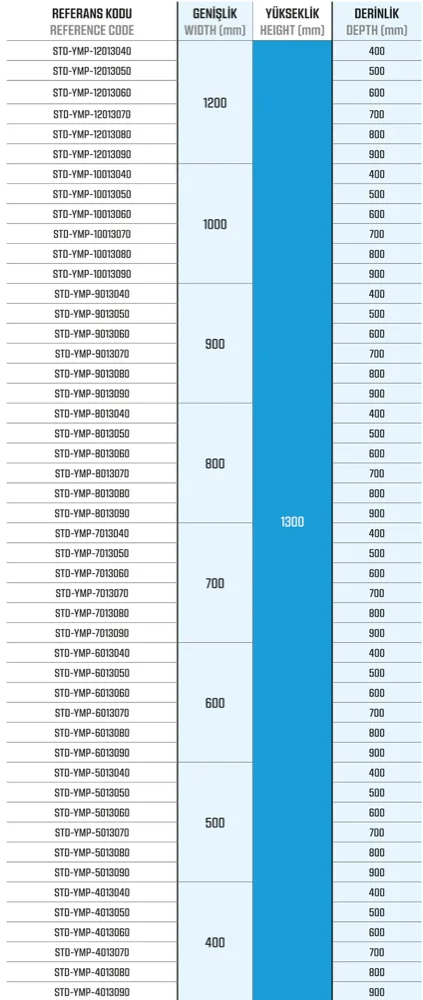

الأبعاد القياسية

رمز المرجع	العرض (مم)	الارتفاع (مم)	العمق (مم)
STD-YMP-12013040	1200	1300	400
STD-YMP-12013050	1200	1300	500
STD-YMP-12013060	1200	1300	600
STD-YMP-12013070	1200	1300	700
STD-YMP-12013080	1200	1300	800
STD-YMP-12013090	1200	1300	900
STD-YMP-10013040	1000	1300	400
STD-YMP-10013050	1000	1300	500
STD-YMP-10013060	1000	1300	600
STD-YMP-10013070	1000	1300	700
STD-YMP-10013080	1000	1300	800
STD-YMP-10013090	1000	1300	900
STD-YMP-9013040	900	1300	400
STD-YMP-9013050	900	1300	500
STD-YMP-9013060	900	1300	600
STD-YMP-9013070	900	1300	700
STD-YMP-9013080	900	1300	800
STD-YMP-9013090	900	1300	900
STD-YMP-8013040	800	1300	400
STD-YMP-8013050	800	1300	500
STD-YMP-8013060	800	1300	600
STD-YMP-8013070	800	1300	700
STD-YMP-8013080	800	1300	800
STD-YMP-8013090	800	1300	900
STD-YMP-7013040	700	1300	400
STD-YMP-7013050	700	1300	500
STD-YMP-7013060	700	1300	600
STD-YMP-7013070	700	1300	700
STD-YMP-7013080	700	1300	800
STD-YMP-7013090	700	1300	900
STD-YMP-6013040	600	1300	400
STD-YMP-6013050	600	1300	500
STD-YMP-6013060	600	1300	600
STD-YMP-6013070	600	1300	700
STD-YMP-6013080	600	1300	800
STD-YMP-6013090	600	1300	900
STD-YMP-5013040	500	1300	400
STD-YMP-5013050	500	1300	500
STD-YMP-5013060	500	1300	600
STD-YMP-5013070	500	1300	700
STD-YMP-5013080	500	1300	800
STD-YMP-5013090	500	1300	900
STD-YMP-4013040	400	1300	400
STD-YMP-4013050	400	1300	500
STD-YMP-4013060	400	1300	600
STD-YMP-4013070	400	1300	700
STD-YMP-4013080	400	1300	800
STD-YMP-4013090	400	1300	900

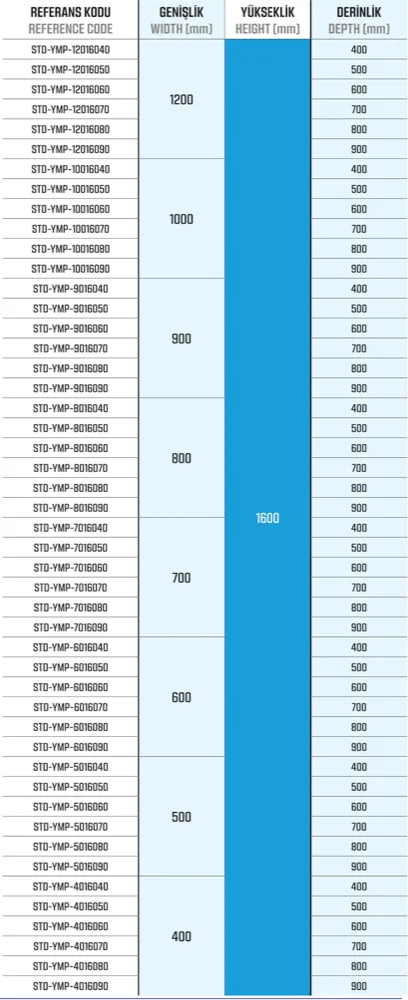

STD-YMP-12016040	1200	1600	400
STD-YMP-12016050	1200	1600	500
STD-YMP-12016060	1200	1600	600
STD-YMP-12016070	1200	1600	700
STD-YMP-12016080	1200	1600	800
STD-YMP-12016090	1200	1600	900
STD-YMP-10016040	1000	1600	400
STD-YMP-10016050	1000	1600	500
STD-YMP-10016060	1000	1600	600
STD-YMP-10016070	1000	1600	700
STD-YMP-10016080	1000	1600	800
STD-YMP-10016090	1000	1600	900
STD-YMP-9016040	900	1600	400
STD-YMP-9016050	900	1600	500
STD-YMP-9016060	900	1600	600
STD-YMP-9016070	900	1600	700
STD-YMP-9016080	900	1600	800
STD-YMP-9016090	900	1600	900
STD-YMP-8016040	800	1600	400
STD-YMP-8016050	800	1600	500
STD-YMP-8016060	800	1600	600
STD-YMP-8016070	800	1600	700
STD-YMP-8016080	800	1600	800
STD-YMP-8016090	800	1600	900
STD-YMP-7016040	700	1600	400
STD-YMP-7016050	700	1600	500
STD-YMP-7016060	700	1600	600
STD-YMP-7016070	700	1600	700
STD-YMP-7016080	700	1600	800
STD-YMP-7016090	700	1600	900
STD-YMP-6016040	600	1600	400
STD-YMP-6016050	600	1600	500
STD-YMP-6016060	600	1600	600
STD-YMP-6016070	600	1600	700
STD-YMP-6016080	600	1600	800
STD-YMP-6016090	600	1600	900
STD-YMP-5016040	500	1600	400
STD-YMP-5016050	500	1600	500
STD-YMP-5016060	500	1600	600
STD-YMP-5016070	500	1600	700
STD-YMP-5016080	500	1600	800
STD-YMP-5016090	500	1600	900
STD-YMP-4016040	400	1600	400
STD-YMP-4016050	400	1600	500
STD-YMP-4016060	400	1600	600
STD-YMP-4016070	400	1600	700
STD-YMP-4016080	400	1600	800
STD-YMP-4016090	400	1600	900
STD-YMP-12018040	1200	1800	400
STD-YMP-12018050	1200	1800	500
STD-YMP-12018060	1200	1800	600
STD-YMP-12018070	1200	1800	700
STD-YMP-12018080	1200	1800	800
STD-YMP-12018090	1200	1800	900
STD-YMP-10018040	1000	1800	400
STD-YMP-10018050	1000	1800	500
STD-YMP-10018060	1000	1800	600
STD-YMP-10018070	1000	1800	700
STD-YMP-10018080	1000	1800	800
STD-YMP-10018090	1000	1800	900
STD-YMP-9018040	900	1800	400
STD-YMP-9018050	900	1800	500
STD-YMP-9018060	900	1800	600
STD-YMP-9018070	900	1800	700
STD-YMP-9018080	900	1800	800
STD-YMP-9018090	900	1800	900
STD-YMP-8018040	800	1800	400
STD-YMP-8018050	800	1800	500
STD-YMP-8018060	800	1800	600
STD-YMP-8018070	800	1800	700
STD-YMP-8018080	800	1800	800
STD-YMP-8018090	800	1800	900
STD-YMP-7018040	700	1800	400
STD-YMP-7018050	700	1800	500
STD-YMP-7018060	700	1800	600
STD-YMP-7018070	700	1800	700
STD-YMP-7018080	700	1800	800
STD-YMP-7018090	700	1800	900
STD-YMP-6018040	600	1800	400
STD-YMP-6018050	600	1800	500
STD-YMP-6018060	600	1800	600
STD-YMP-6018070	600	1800	700
STD-YMP-6018080	600	1800	800
STD-YMP-6018090	600	1800	900
STD-YMP-5018040	500	1800	400
STD-YMP-5018050	500	1800	500
STD-YMP-5018060	500	1800	600
STD-YMP-5018070	500	1800	700
STD-YMP-5018080	500	1800	800
STD-YMP-5018090	500	1800	900
STD-YMP-4018040	400	1800	400
STD-YMP-4018050	400	1800	500
STD-YMP-4018060	400	1800	600
STD-YMP-4018070	400	1800	700
STD-YMP-4018080	400	1800	800
STD-YMP-4018090	400	1800	900
STD-YMP-12019040	1200	1900	400
STD-YMP-12019050	1200	1900	500
STD-YMP-12019060	1200	1900	600
STD-YMP-12019070	1200	1900	700
STD-YMP-12019080	1200	1900	800
STD-YMP-12019090	1200	1900	900
STD-YMP-10019040	1000	1900	400
STD-YMP-10019050	1000	1900	500
STD-YMP-10019060	1000	1900	600
STD-YMP-10019070	1000	1900	700
STD-YMP-10019080	1000	1900	800
STD-YMP-10019090	1000	1900	900
STD-YMP-9019040	900	1900	400
STD-YMP-9019050	900	1900	500
STD-YMP-9019060	900	1900	600
STD-YMP-9019070	900	1900	700
STD-YMP-9019080	900	1900	800
STD-YMP-9019090	900	1900	900
STD-YMP-8019040	800	1900	400
STD-YMP-8019050	800	1900	500
STD-YMP-8019060	800	1900	600
STD-YMP-8019070	800	1900	700
STD-YMP-8019080	800	1900	800
STD-YMP-8019090	800	1900	900
STD-YMP-7019040	700	1900	400
STD-YMP-7019050	700	1900	500
STD-YMP-7019060	700	1900	600
STD-YMP-7019070	700	1900	700
STD-YMP-7019080	700	1900	800
STD-YMP-7019090	700	1900	900
STD-YMP-6019040	600	1900	400
STD-YMP-6019050	600	1900	500
STD-YMP-6019060	600	1900	600
STD-YMP-6019070	600	1900	700
STD-YMP-6019080	600	1900	800
STD-YMP-6019090	600	1900	900
STD-YMP-5019040	500	1900	400
STD-YMP-5019050	500	1900	500
STD-YMP-5019060	500	1900	600
STD-YMP-5019070	500	1900	700
STD-YMP-5019080	500	1900	800
STD-YMP-5019090	500	1900	900
STD-YMP-4019040	400	1900	400
STD-YMP-4019050	400	1900	500
STD-YMP-4019060	400	1900	600
STD-YMP-4019070	400	1900	700
STD-YMP-4019080	400	1900	800
STD-YMP-4019090	400	1900	900

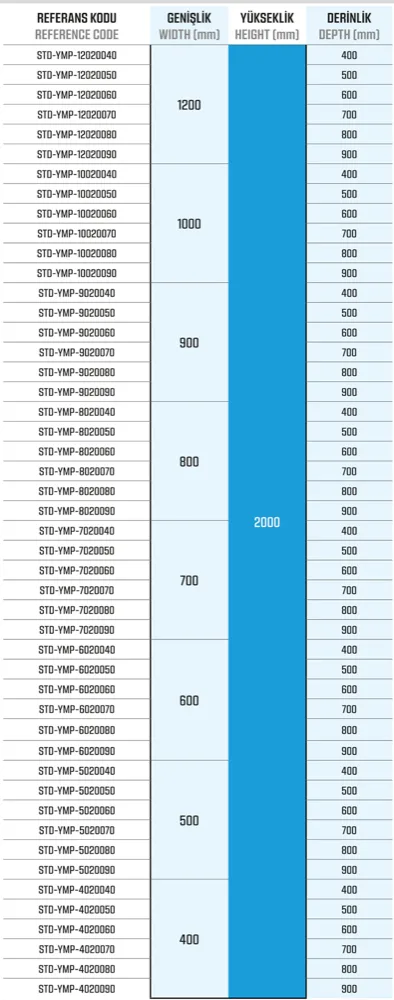

STD-YMP-12020040	1200	2000	400
STD-YMP-12020050	1200	2000	500
STD-YMP-12020060	1200	2000	600
STD-YMP-12020070	1200	2000	700
STD-YMP-12020080	1200	2000	800
STD-YMP-12020090	1200	2000	900
STD-YMP-10020040	1000	2000	400
STD-YMP-10020050	1000	2000	500
STD-YMP-10020060	1000	2000	600
STD-YMP-10020070	1000	2000	700
STD-YMP-10020080	1000	2000	800
STD-YMP-10020090	1000	2000	900
STD-YMP-9020040	900	2000	400
STD-YMP-9020050	900	2000	500
STD-YMP-9020060	900	2000	600
STD-YMP-9020070	900	2000	700
STD-YMP-9020080	900	2000	800
STD-YMP-9020090	900	2000	900
STD-YMP-8020040	800	2000	400
STD-YMP-8020050	800	2000	500
STD-YMP-8020060	800	2000	600
STD-YMP-8020070	800	2000	700
STD-YMP-8020080	800	2000	800
STD-YMP-8020090	800	2000	900
STD-YMP-7020040	700	2000	400
STD-YMP-7020050	700	2000	500
STD-YMP-7020060	700	2000	600
STD-YMP-7020070	700	2000	700
STD-YMP-7020080	700	2000	800
STD-YMP-7020090	700	2000	900
STD-YMP-6020040	600	2000	400
STD-YMP-6020050	600	2000	500
STD-YMP-6020060	600	2000	600
STD-YMP-6020070	600	2000	700
STD-YMP-6020080	600	2000	800
STD-YMP-6020090	600	2000	900
STD-YMP-5020040	500	2000	400
STD-YMP-5020050	500	2000	500
STD-YMP-5020060	500	2000	600
STD-YMP-5020070	500	2000	700
STD-YMP-5020080	500	2000	800
STD-YMP-5020090	500	2000	900
STD-YMP-4020040	400	2000	400
STD-YMP-4020050	400	2000	500
STD-YMP-4020060	400	2000	600
STD-YMP-4020070	400	2000	700
STD-YMP-4020080	400	2000	800
STD-YMP-4020090	400	2000	900

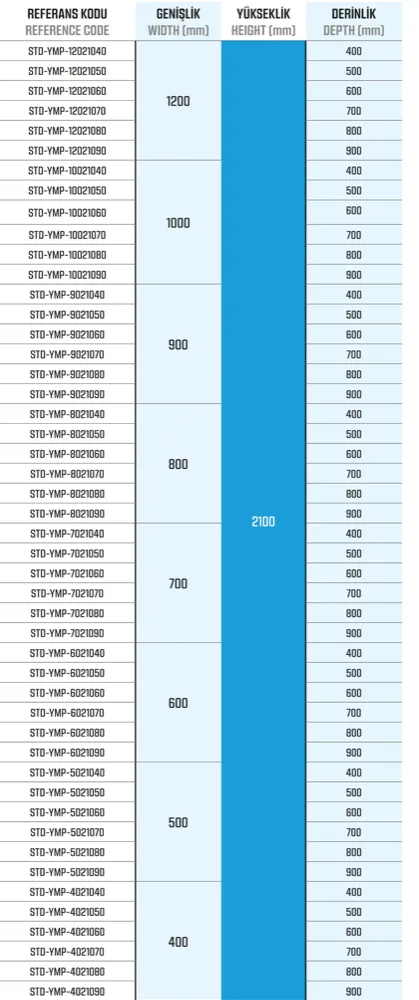

STD-YMP-12021040	1200	2100	400
STD-YMP-12021050	1200	2100	500
STD-YMP-12021060	1200	2100	600
STD-YMP-12021070	1200	2100	700
STD-YMP-12021080	1200	2100	800
STD-YMP-12021090	1200	2100	900
STD-YMP-10021040	1000	2100	400
STD-YMP-10021050	1000	2100	500
STD-YMP-10021060	1000	2100	600
STD-YMP-10021070	1000	2100	700
STD-YMP-10021080	1000	2100	800
STD-YMP-10021090	1000	2100	900
STD-YMP-9021040	900	2100	400
STD-YMP-9021050	900	2100	500
STD-YMP-9021060	900	2100	600
STD-YMP-9021070	900	2100	700
STD-YMP-9021080	900	2100	800
STD-YMP-9021090	900	2100	900
STD-YMP-8021040	800	2100	400
STD-YMP-8021050	800	2100	500
STD-YMP-8021060	800	2100	600
STD-YMP-8021070	800	2100	700
STD-YMP-8021080	800	2100	800
STD-YMP-8021090	800	2100	900
STD-YMP-7021040	700	2100	400
STD-YMP-7021050	700	2100	500
STD-YMP-7021060	700	2100	600
STD-YMP-7021070	700	2100	700
STD-YMP-7021080	700	2100	800
STD-YMP-7021090	700	2100	900
STD-YMP-6021040	600	2100	400
STD-YMP-6021050	600	2100	500
STD-YMP-6021060	600	2100	600
STD-YMP-6021070	600	2100	700
STD-YMP-6021080	600	2100	800
STD-YMP-6021090	600	2100	900
STD-YMP-5021040	500	2100	400
STD-YMP-5021050	500	2100	500
STD-YMP-5021060	500	2100	600
STD-YMP-5021070	500	2100	700
STD-YMP-5021080	500	2100	800
STD-YMP-5021090	500	2100	900
STD-YMP-4021040	400	2100	400
STD-YMP-4021050	400	2100	500
STD-YMP-4021060	400	2100	600
STD-YMP-4021070	400	2100	700
STD-YMP-4021080	400	2100	800
STD-YMP-4021090	400	2100	900

الكتالوج الأصلي

صور المنتج والورقة الفنية

انقر على الصورة لعرض الورقة بالحجم الكامل.

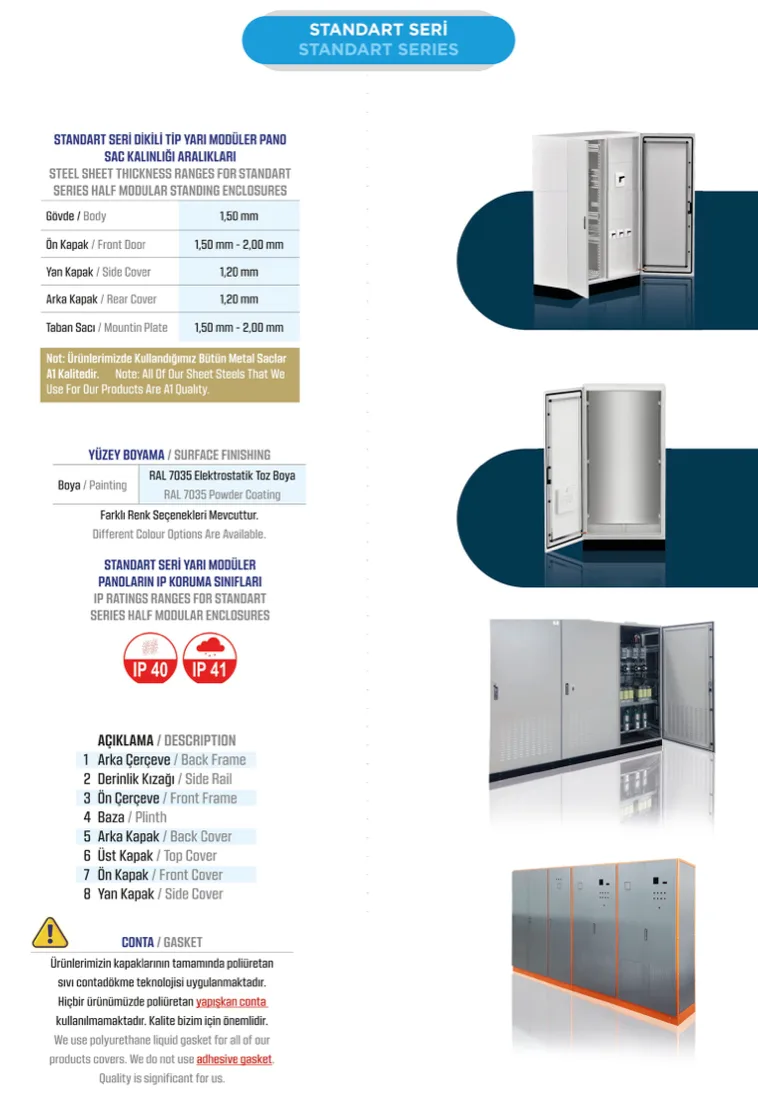

السلسلة القياسية نصف النمطية — الورقة الفنية 1 — الورقة الفنية 1

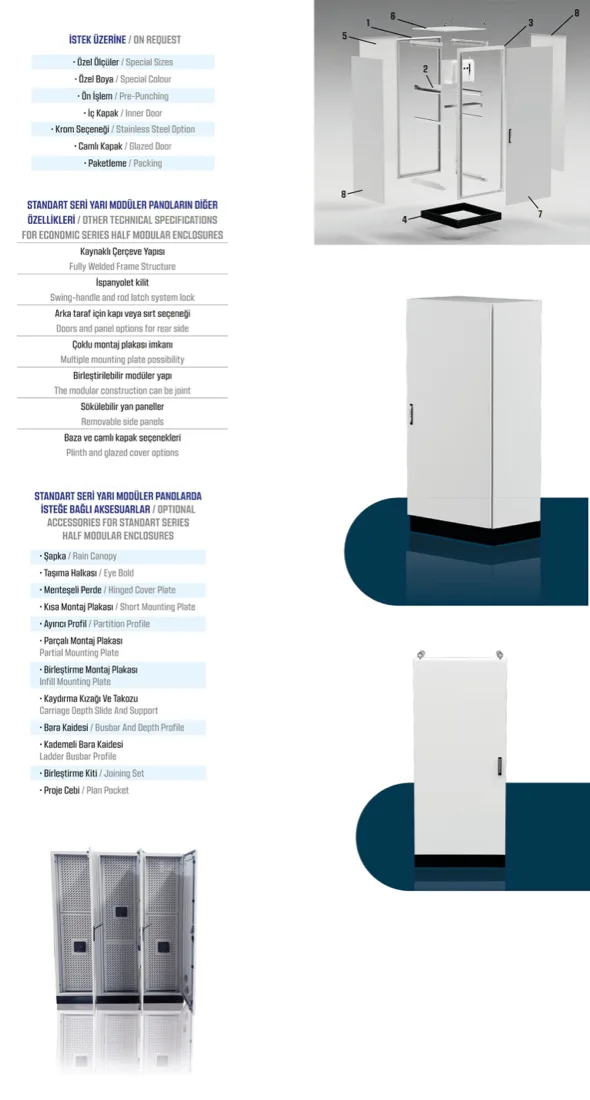

السلسلة القياسية نصف النمطية — الورقة الفنية 2 — الورقة الفنية 2

عرض جداول الأبعاد الإضافية
